膜盒式稱重測力傳感器

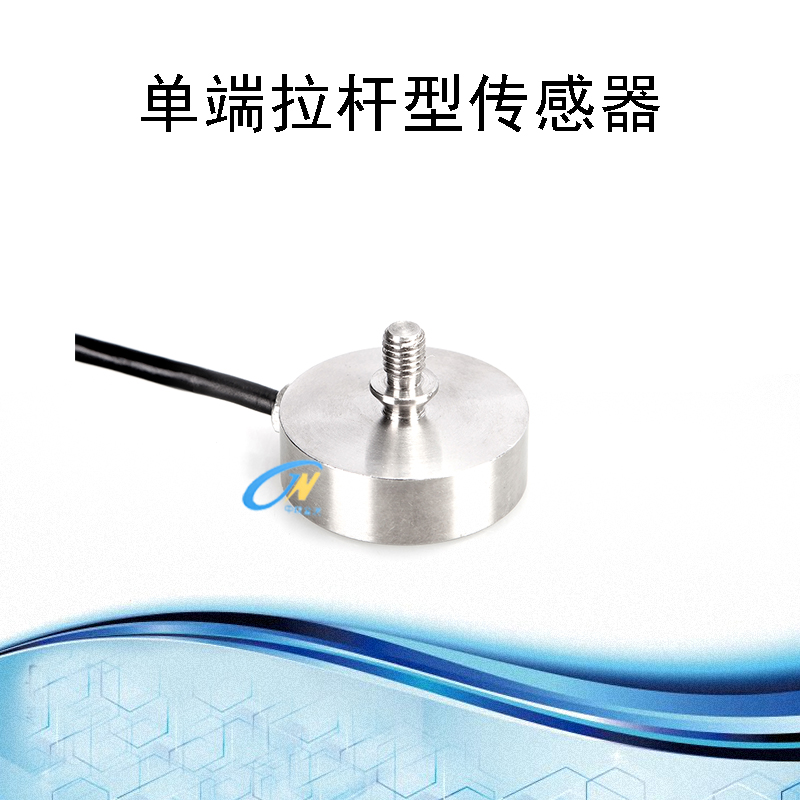

BCM-3型 單端拉桿型測力傳感器
特點及用途：
尺寸小、低高度、全密封。
適用于空間有限的場合使用，此款多用于壓用。
技術參數：
|
量程 |
10、20、50、100、200、500 kg |
輸入阻抗 |
735 ± 35 Ω |
|
靈敏度 |
1．5 ± 0．1 mv/V |
輸出阻抗 |
700 ± 3 Ω |
|
綜合精度 |
0．1 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．05 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．05 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．05 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．05 %F·S |
密封等級 |
IP67 |
|
零點溫度系數 |
±0．03 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0．03 %F·S/10℃ |
線纜 |
Φ5 x 2000mm |

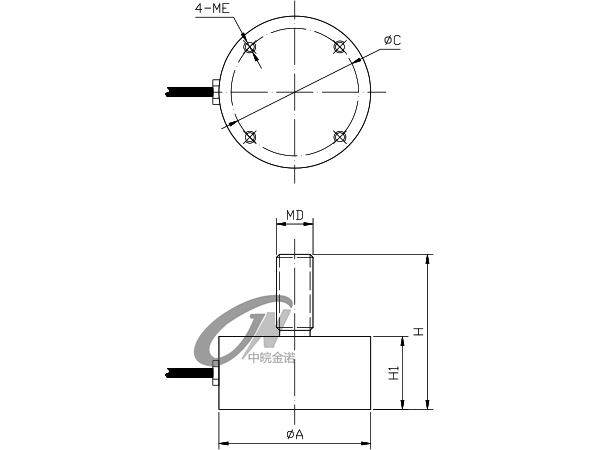

產品尺寸：
|
量程 |
ΦA |
H |
H1 |
MD |
ΦC |
ME |
|
0 ～ 200 kg |
38 |
40 |
20 |
M8 |
32 |
M3 |
|
300 ～ 500 kg |
50 |
51 |
27 |
M12 |
42 |
M5 |
