BCET型 板環式拉力傳感器
特點及用途：
精度高，安裝方便。
適用于吊裝式電子稱、碼頭、礦山的貨物計量等場所。
技術參數：
|
量程 |
2t、3t、5t、10t、20t 30t、50t、100t、200t |
輸入阻抗 |
385 ± 35 Ω |
|
靈敏度 |
1.5 ± 0．1 mv/V |
輸出阻抗 |
350 ± 3 Ω |
|
綜合精度 |
0．1 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．05 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．05 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．05 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．05 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0．02 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0．02 %F·S/10℃ |
線纜 |
φ5 × 2000 mm |

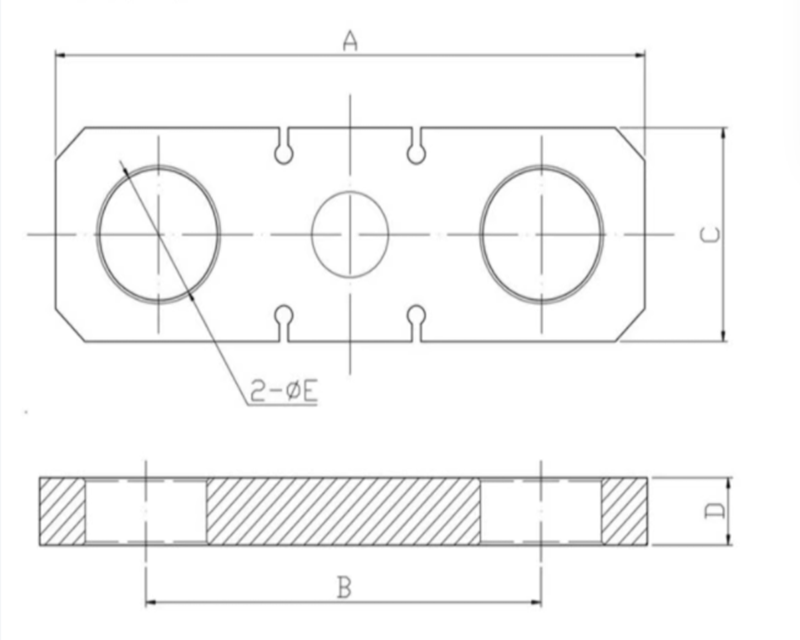

產品尺寸：
|
量程 |
A |
B |
C |
D |
φE |
|
2t、3t |
200 |
130 |
65 |
20 |
40 |
|
5 t |
227 |
147 |
70 |
28 |
40 |
|
10 t |
270 |
180 |
90 |
32 |
40 |
|
20 t |
321 |
200 |
110 |
45 |
52.5 |
|
30 t |
360 |
198 |
130 |
50 |
55 |
|
50 t |
440 |
220 |
138 |
60 |
60 |
|
100 t |
520 |
270 |
180 |
80 |
88 |
|
200t及以上 |
根據客戶要求 |
||||
