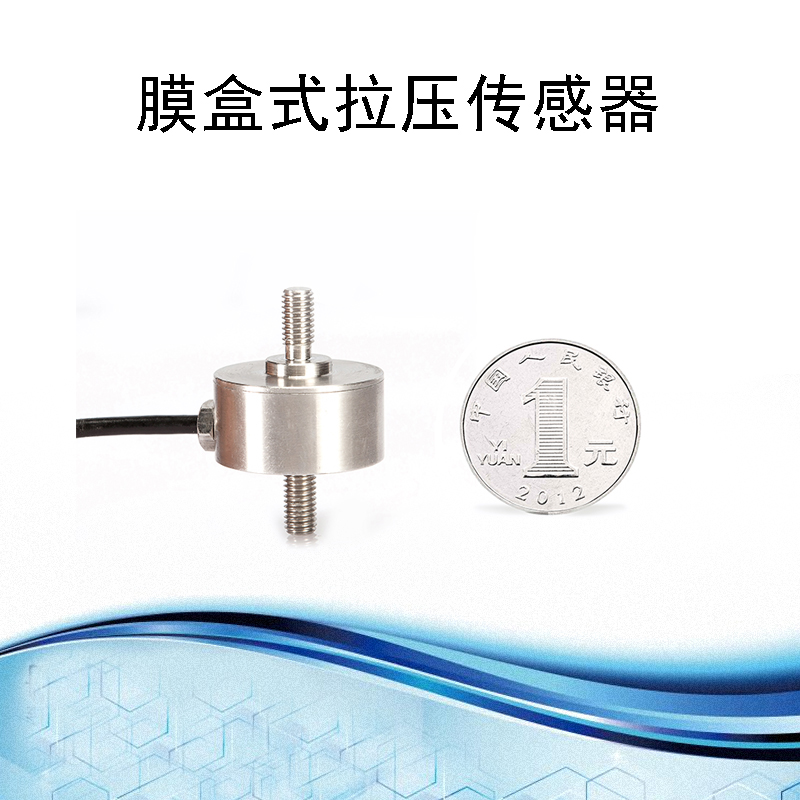

膜盒式拉力傳感器
BCLM-1型 膜盒式拉壓力傳感器
特點及用途：
拉壓兩用、高穩定性。
適用于空間有限的測試拉力場合。
技術參數：
|
量程 |
1、2、5、10、20、50、100 kg 150、200、300、500 kg |
輸入阻抗 |
735 ± 35 Ω |
|
靈敏度 |
2．0 ± 0．1 mv/V |
輸出阻抗 |
700 ± 3 Ω |
|
綜合精度 |
0．1 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．05 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．05 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．05 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．05 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0．03 %F·S/10℃ |
材質 |
不銹鋼 |
|
輸出溫度系數 |
±0．03 %F·S/10℃ |
線纜 |
φ3 × 2000 mm |

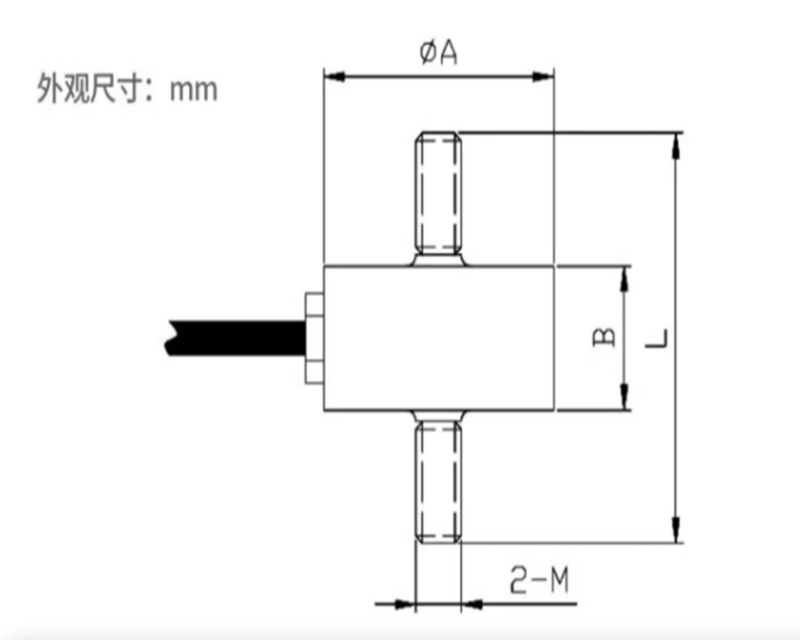

產品尺寸：
|
量程 |
L |
ΦA |
B |
M |
|
1 ～ 20 kg |
37 |
25.4 |
13 |
M5 |
|
30 ～ 50 kg |
39.5 |
29 |
19.5 |
M6 |
|
100 ～ 200 kg |
51 |
32 |
19 |
M8 |
|
300 ～ 500 kg |
59 |
48 |
23 |
M12 |
