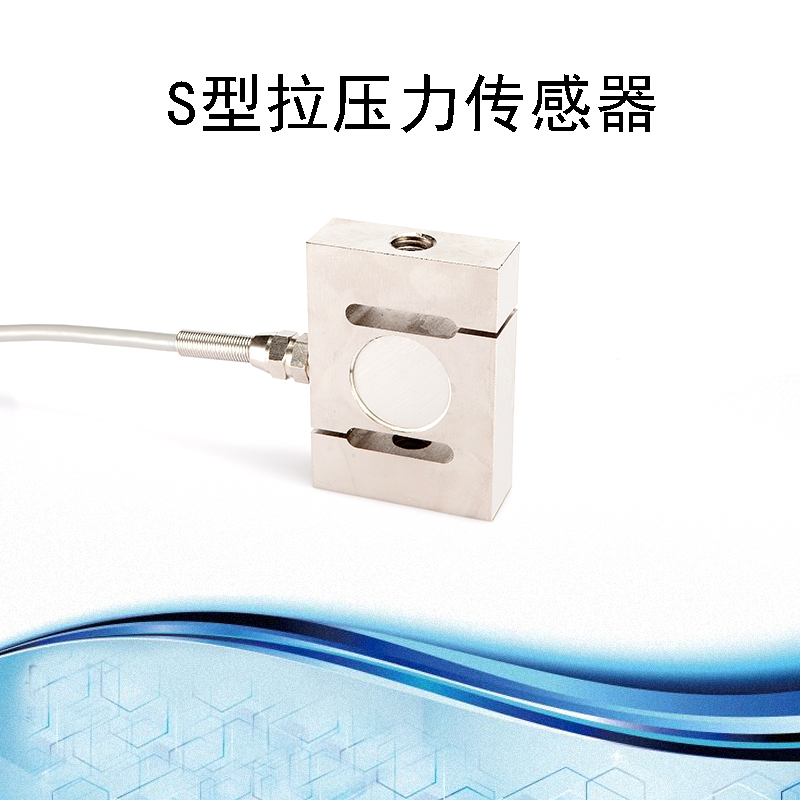

S型拉力傳感器
BCS-1型 S型拉壓力傳感器
特點及用途：
高精度、高穩定性、輸出對稱性好、拉壓兩用。
適用于電子皮帶秤、料倉秤、配料秤、機電結合稱、吊鉤秤及其它力值的測量
與控制及計算機控制配料系統等。
技術參數：
|
量程 |
3、5、10、20、50、100、200 kg 0.5t、1t、2t、3t、5t |
輸入阻抗 |
385 ± 35 Ω |
|
靈敏度 |
2.0 ± 0．1 mv/V |
輸出阻抗 |
350 ± 3 Ω |
|
綜合精度 |
0.05 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0.03 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0.03 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0.03 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0.03 %F·S |
密封等級 |
IP66（3-50kg IP65） |
|
零點溫度系數 |
±0.03 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0.03 %F·S/10℃ |
線纜 |
φ5 × 2000 mm |

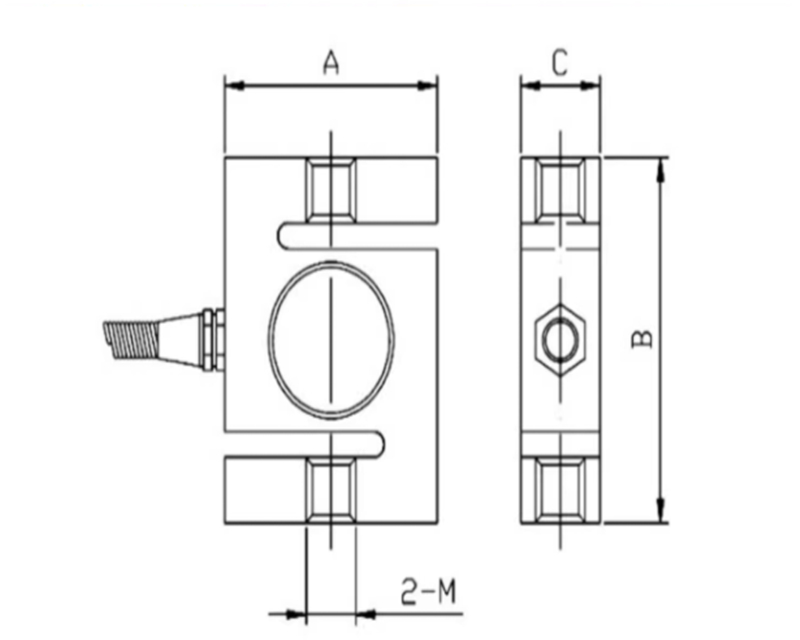

產品尺寸：
|
量程 |
A |
B |
C |
M |
|
3 ～ 100 kg |
50 |
66 |
20 |
M8 |
|
200 ～ 500 kg |
50 |
66 |
19 |
M12 |
|
1t |
50 |
66 |
22 |
M12 |
|
2t、3t |
63 |
88 |
28 |
M18 |
|
5t |
70 |
108 |
34 |
M24 |
